随着科技的发展，越来越多的电子产品、现代工具、器械进入我们的生活，生产企业的生产需求随着人们对商品的需求日益增高。产品质量关乎企业经营的命脉，所以在实际生产中对于品控环节的把控非常关键，而尺寸检测成为了其中的一道重要工序，它需要较高的检测精度来保证，因而生产商对于检测设备的要求也在不断提高。



       三姆森CV-100系列一键式检测设备，紧密跟进市场需求，采用了视觉检测技术，具有很强的通用性和易用性特点。 可实现精密螺丝、精密弹簧、齿轮、精密五金配件、3D复合材料、玻璃盖板类、5G陶瓷等产品的XY方向的距离、半径、角度、弧度等尺寸的快速测量，达到多方位管控品质的效果。



       传统测量仪器如投影仪、工具显微镜、轮廓仪、游标卡尺、千分尺等，在测量时面临诸多问题，如：测量对象的定位、原点定位费时、测量操作时间长、不同测量人员导致测量结果不同、数据统计管理繁杂等。一键式检测设备将攻克传统测量仪器在检测方面的难题，快速实现批量检测。



       设备检测优点体现：

       1、大视野影像，通用性强，精准闪测，测量结果稳定；

       2、 自动图像匹配功能，无需精确的产品定位；

       3、自由的模板设置、测量结果自动保存；

       4、在单位时间内可多工位测量、多工件同时测量；

       5、只需把工件放置到有效测量区域，然后轻轻按一键，工件所有二维尺寸瞬间完成测量。

       6、可选最高测量精度达到5μm，重复精度1μm；

       7、防震台设计， 一体式结构， 保证仪器的刚性；

       8、人体工程学设计， 让测量员有舒适的测量空间；





       应用范围

 一键式检测设备广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等尺寸较小的产品及零部件的批量快速测量。其具备的高精度、高速度、高稳定性的特点能够满足市场上现存的各式检测需求。




       设备特点

       视觉检测技术快速检测

       视觉检测技术使用相机成像，单张照片从触发到获得的只需数十毫秒——按下启动后即可立即获得数据。



       点位自动匹配，减小随机误差

       机台拥有自动匹配算法，产品只需测量面朝上放置即可，不要求水平旋转角度。相机视野内的产品会与模板自动匹配，避免了绝大部分随机性误差。



       极低操作门槛

       在操作设计上，以选中测量工具拉框选中检测部位为主。选中测量工具后都有操作提示显示，上手难易度低。



       大视野测量，一次性整体成像

       大视野测量，视野可达197mm*131mm，可以一次性整体成像，而且可同时测量多个尺寸，即便增加测量位置，也不会花费测量时间。

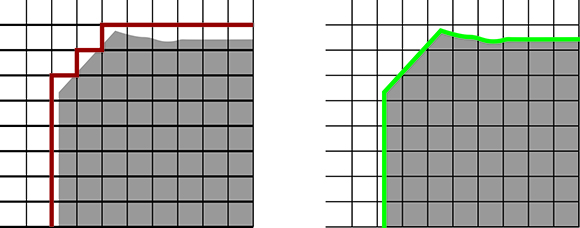

       亚像素处理

       为了实现大视野、高精度测量，追求极致的图像处理技术，将一个像素分割为0.1以下后进行边缘测试。



       拟合处理

       使用100个以上的测量点，通过最小二乘法进行拟合处理以识别“线或圆”。

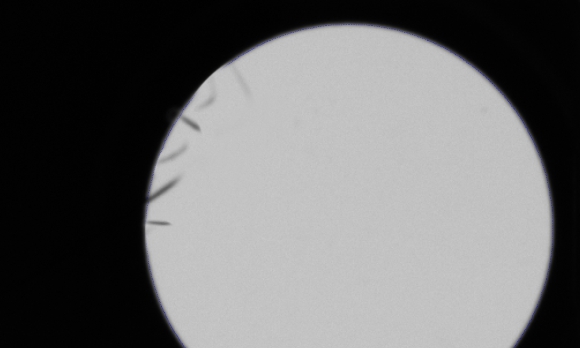

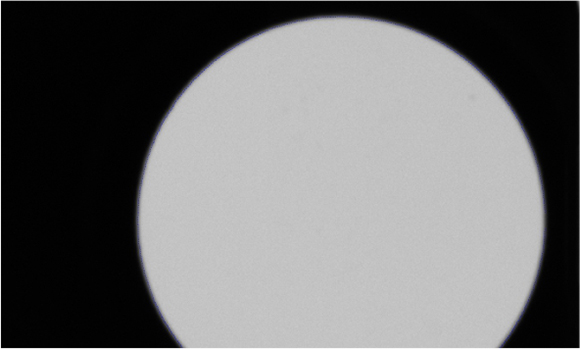

       毛边及缺陷自动识别


       测量位置包含有毛边或缺陷时，在自动识别的基础上，还能将其作为异常点排除到拟合处理之外，另外，毛边及类似缺陷大于一定值时，可直接判定NG。



       多图拼接功能

       软件具备成熟的多图拼接功能，支持多图拼接，可利用小视野配置完成超大视野检测。拼接误差低至1um。





        AI深度学习功能

       可扩展AI深度学习功能，利用算法深度学习，可以使测量精度更高、更准确。

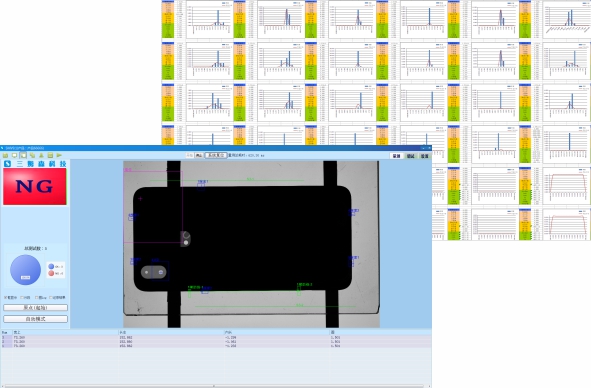

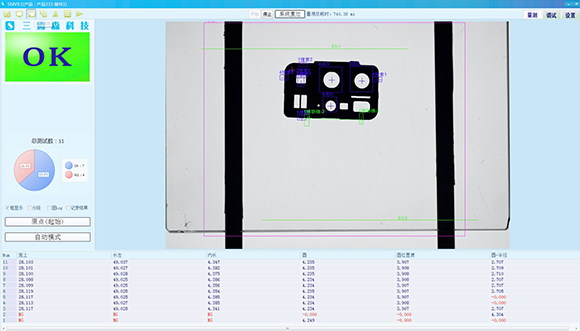

       直观友好的数据显示

       软件数据显示功能经多人测试，已经非常的简洁直观，支持数据自定义显示样式，可自由设置隐藏指向对应测量点位的数据显示框。



       开机完成设定后，只需按下一键即实现测量，能对点、线、角度等各种图形进行测量，用户可自行设置检测软件，操作轻松易学，设备完成检测后会自动分析、保存结果；降低了时间成本及人工精力。
