    柔性电路板FPC涨缩检测设备,省人力、更高效!

    日期:2020-11-28 来源:三姆森科技
    全自动FPC涨缩分类设备

     柔性电路板FPC涨缩检测设备,省人力、更高效!_byy688.com

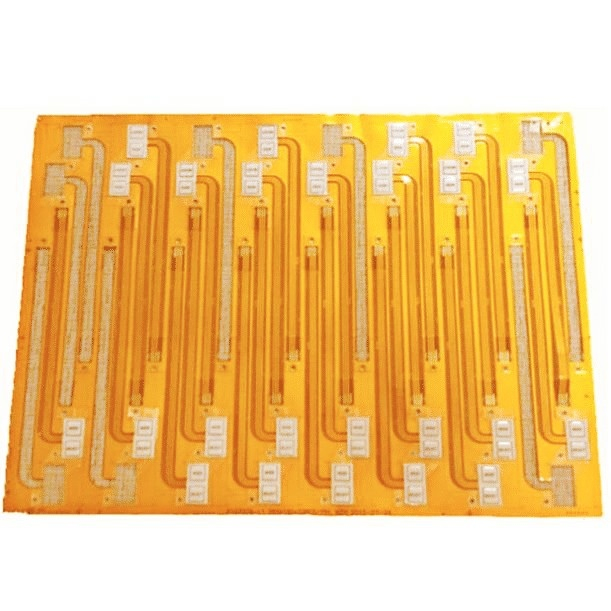

            Fpc作为印刷电路板,又称柔性线路板,其拥有高可靠性、高可挠性目前被广泛运用于电子等行业,在市场上的占有率也不断上升。不得不说 FPC给现代生活、科技带来的变化可见一斑,更轻薄化的智能手机、更高安全性和舒适度的汽车都与FPC的强大功能、作用紧密联系。



     柔性电路板FPC涨缩检测设备,省人力、更高效!_byy688.com

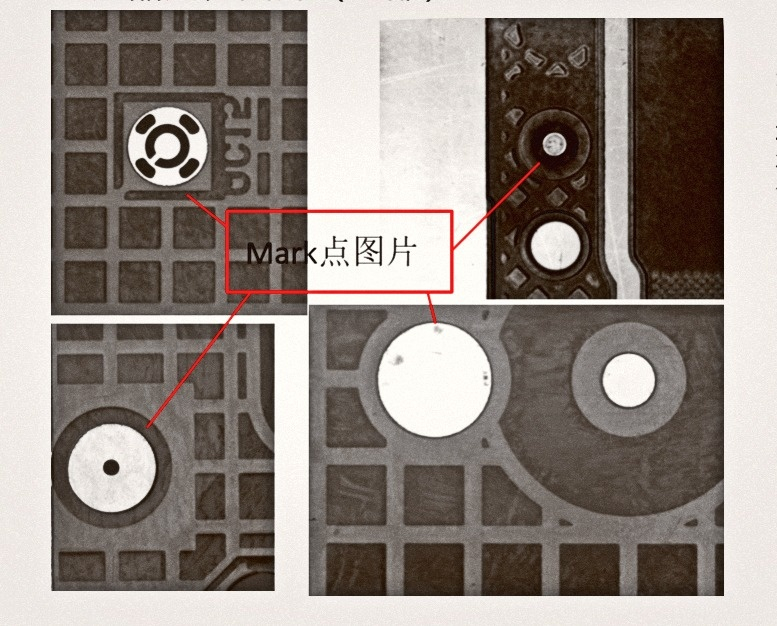

           然而实际的生产中,FPC在加工、上料、贴装等步骤中出现标记点的涨缩距离差异的可能性较大,如此一来,质量检测与品质控制上极易遭遇难题。而其中的关键环节之一就是make点尺寸检测,其质量的好坏直接影响到自动贴片机的贴片效率,因此对Mark点的质量控制尤其重要,基于此才能保证FPC板的质量。


     柔性电路板FPC涨缩检测设备,省人力、更高效!_byy688.com





    三姆森一直坚持

    以客户需求为导向的

    研发与服务

    将我们较为成熟的光运用技术

    与探索多年的FPC检测经验相结合

    做更好的、更具实用性的解决方案

    服务于客户






     柔性电路板FPC涨缩检测设备,省人力、更高效!_byy688.com

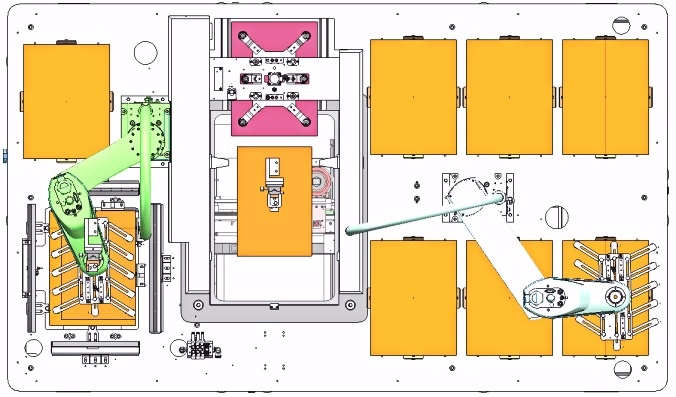

    设备内构图

     柔性电路板FPC涨缩检测设备,省人力、更高效!_byy688.com

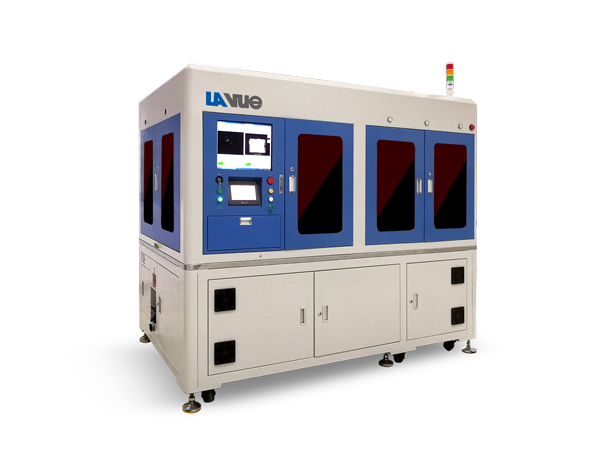

    设备外观图


           如图,该设备主要应用于检测柔性印刷电路板(FPC)的标记点的涨缩距离(即Mark点尺寸),可实现对散装 FPC自动整理、分料、 CCD 定位、并自动上料到托盘,并且能自动扫描Barcode关联测量值,与MES系统连接传递数据。

    (机台可通用80mm*80mm至 260mm*400mm区间的不同大小产品,重复测量精度达到±0.005mm)



           高效稳定、配套上料机后可提升产线的自动化程度, 改善人工劳动强度, 降低人力成本,提升设备检测的效率50%以上,配合终端客户的需求高效稳定的全检客户的所有产品,自动分析,记录和输出检测数据和CPK图表,配备自动上下板机构,可实现检查智能化和资料处理简洁高效。



           高度自动化,减少了人工误差,实现高精度的检测,操作简便、轻松高效管理客户。




    设备检测优点体现:



    1、CCD光学尺解析度达0.5um

    2、采用高精密模组,测量精度及稳定性佳

    4、高测速:速度达8S/PCS

    5、制程优化:优化后对于产品的良率可提升1%以上

    6、高精度:CCD自动抓取掃描,精度高,重复精度能达到±0.005mm

    7、管理轻松:可根据客户需求生成导出统计报表,方便客户管理、改善产品质量;

     可以自动扫描  Barcode并上传数据到mes系统与条形码进行关联。




    应用

           设备主要应用于柔性印刷电路板(FPC)以及SMT后(FPCA)的涨缩检测,其拥有稳定、柔性、高速、高精度、数据化、智能化的多种特性,能满足绝大部分生产商对于产品的检测需求。
